  1. デバイスの管理

トポロジー

前へフロアプラン次へネットワークの環境構成

最終更新 5 年前

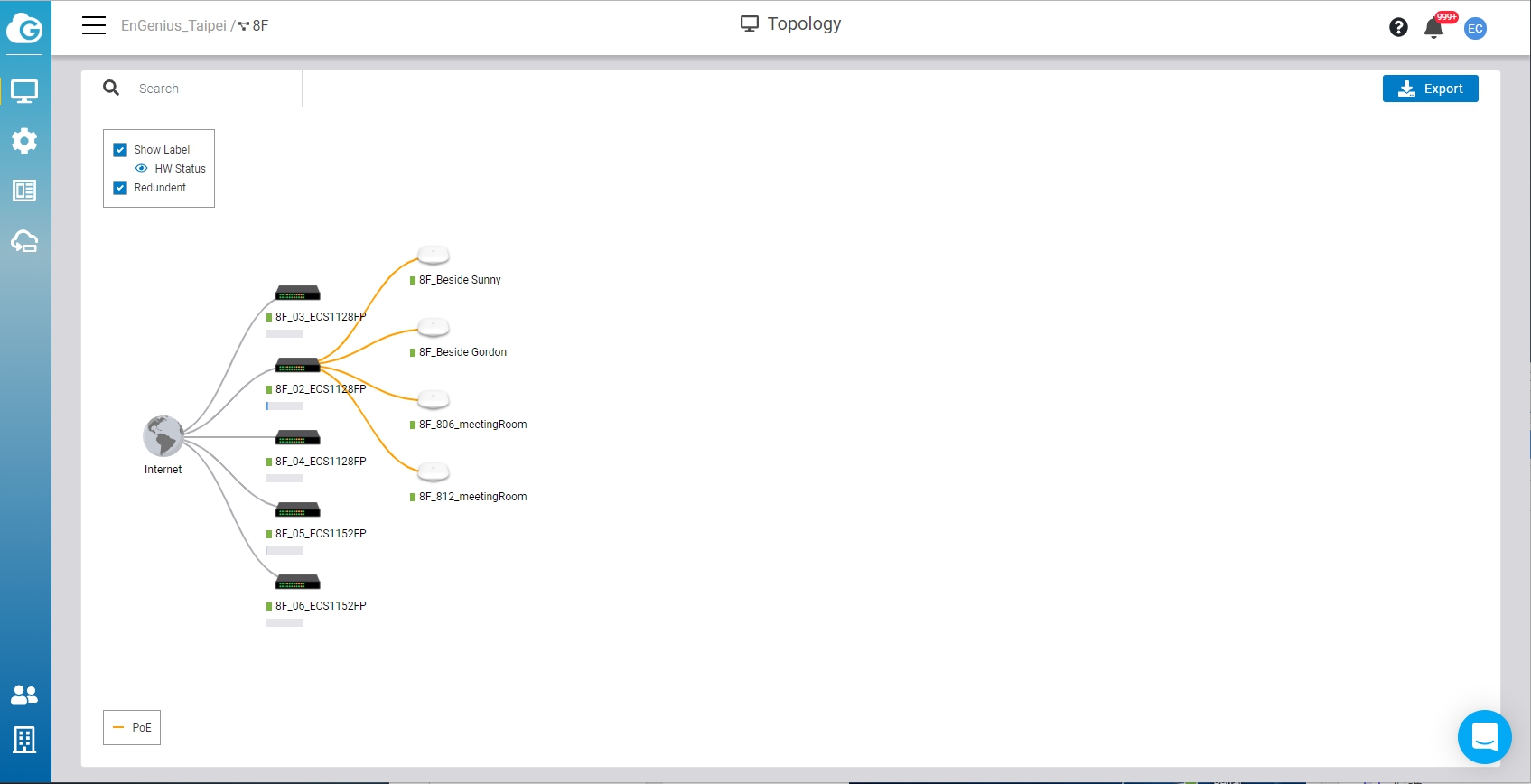

ネットワークトポロジは管理者に向け、論理ネットワークトポロジのグラフィック概要およびEnGeniusデバイスのステータスを提供する強力なツールです。

この画面で、Org/Networkのトポロジを見ます。Manage > Topologyをクリックし、画面にアクセスし、organization/hierarchy view/network をダブルクリックし、スコープを変更します。

ネットワーク内で最もトラフィックの多い物理リンクを確認します簡単に個別のネットワークリンクとマウスポインターを置くと、過去5分間にその接続のネゴシエートされた速度、使用状況、および直接接続されたクライアントの数に関する統計情報が表示されます。

次にこの画面の機能を述べます。

Show label : それぞれのデバイス名とHWスタータスを表示/非表示します。

HW status : スイッチのPoEの利用状況を表示/非表示します。

Redundant : 予備用リンクを表示/非表示します。

Export : PDFフォーマットでトポロジをダウンロードします。
