Cloud Lite 2x2 In-Wall

Cloud Lite 802.11ax 2×2 コンセント埋め込み型 デュアルバンド対応 屋内アクセスポイント (ECW201L-PoEおよびECW201L-AC)

次へテクニカルサポート

最終更新 3 か月前

概要

このクイックスタートガイドは、Cloud Lite 2x2 In-Wall アクセスポイント(モデル:ECW201L-PoEおよびECW201L-AC)の設置、ハードウェアの取り付け、および設定を行う手順を案内するために作成されています。

Cloud Lite 2x2 In-Wall

Cloud Lite 802.11ax 2×2 コンセント埋め込み型 デュアルバンド対応 屋内アクセスポイント

モデル:ECW201L-PoEおよびECW201L-AC

  • Wi-Fi 6技術:高密度かつマルチデバイス環境で高性能なWi-Fiを提供。

  • デュアル空間ストリーム:最大1,200 Mbps(5GHz)および574 Mbps(2.4GHz)の通信速度をサポート。

  • 柔軟なPoE設置:1 GE PoEポートを装備し、電源から最大100m(328フィート)離れた場所に設置可能。(モデル:ECW201L-PoE)

  • AC電源対応:AC100Vの電源入力に対応し、既存の電源インフラに容易に接続可能。(モデル:ECW201L-AC)

コンテンツクイックリンク

同梱物

システム要件

EnGenius Cloudは、主にブラウザまたはモバイルアプリからアクセス可能です。EnGenius Cloudサービスへのサインアップ、またはネットワーク管理のためにEnGenius Cloudへログインする前に、対応するアプリをダウンロードし、サポートされているブラウザを使用していることを必ず確認してください。

モバイルアプリ

EnGenius Cloud どこでも(iOS/Android対応)

対応ブラウザ

  • Google Chrome(バージョン57.0.2987.110以降)

  • Microsoft Edge(バージョン80.0.361.103以降)

  • Mozilla Firefox(バージョン52.0以降)

ネットワーク要件

作業を開始する前に、ネットワーク環境がDHCP対応であることを確認してください。EnGenius Cloudアクセスポイント(ECWシリーズ)は、デフォルトでDHCPサーバーにより動的にIPアドレスが割り当てられます。

ハードウェア概要

ポート

ECW201L-PoE

ECW201L-AC

リセットボタン:

  • 出荷時のリセットする:リセットボタンを10秒以上押し続けると、電源LEDが高速で点滅(0.2秒間隔)を開始します。その後、デバイスは出荷時の設定にリセットされます。

LED

ECW201Lは、電源、LAN、2.4GHz、5GHz、WAN の5つのLEDインジケーターを搭載しています。

安全にお使いいただくために

ここには、 使用者および他の人びとへの危害や財産への損害を未然に防ぎ、 製品を安全に正しくお使いいただくための注意事項が記載され ています。 使用されている警告表示および絵記号の意味は下の通りです。 内容をよくご理解の上、本文をお読みください

おことわり

  • 本製品は日本国内仕様であり、外国の規格には対応しておりません。日本国外でのご使用につきましては、弊社では責任を負いかねますので、ご了承ください。

  • 本書の内容は、予告なしに一部または全体が修正・変更される場合がございますので、あらかじめご了承ください。

  • 製品の改良を目的として、仕様が予告なしに変更されることがありますことをご了承ください。

  • 本製品は、心臓ペースメーカーやその他の医療機器の近くではご使用にならないようお願い申し上げます。電磁干渉により、機器の誤作動が発生し、生命に危険を及ぼす可能性がございます。

  • 無線LANの電波は一定範囲内で障害物(壁など)を超えて届くことがあるため、セキュリティ設定が行われていない場合、通信内容が盗聴されたり、不正にアクセスされる恐れがございます。ご理解の上、セキュリティ設定を十分に行ってご使用ください。(出荷時に既に設定済みです。)

ハードウェアの設置

設置前に、必ず本製品をEnGenius Cloudに登録してください。詳細は次の章「EnGenius Cloudでの設定方法」をご参照ください。

接続手順について

ECW201L-AC

  1. アップリンク用のイーサネットケーブルを①のWANポートに接続してください。

  2. マイナスドライバー(先端部の刃幅3mm以下、刃厚2mm以下)を②のはずし穴にしっかりと垂直に差し込んでください。

  3. ③のケーブルストラップガイドに従い、直径1.6mmまたは2mmのAC電線のプラスチック絶縁皮を約9mm取り除き、芯線を露出させてください。

  4. 芯線を④のAC端子に挿入し、芯線が露出しないようご注意ください。

  5. 芯線を適切な位置に配置した後、マイナスドライバーを引き抜いて芯線を固定してください。

本製品の施工・設置は、電気工学の資格証明書をお持ちの方が行う必要があります。資格のない方による設置作業に起因する事故や損害について、当社は一切責任を負いません。

感電の恐れがあるため、一時ブレーカーを落としてください。

電線を外す際、 ドライバーを強くこじたり、回転させたりすると周辺の成形品が欠けることがありますのでご注意ください。

ECW201L-PoE

  1. PoE対応ケーブルを①のWANポートに接続してください。

壁面への固定設置について

  1. ECW201Lを①の取付枠にはめ込んでから、ネジで取付枠を壁面に固定してください。

  2. ②のプレートを壁面に取り付け、設置を完了します。

EnGenius Cloudでの設定方法

ステップ1: デバイスの登録とネットワークへの割り当て

デバイスは、「Cloud どこでも」モバイルアプリまたはEnGenius Cloudで登録してください。

「Cloud どこでも」アプリ

  1. EnGenius 「Cloud どこでも」アプリを開き、ログインしてください。

  2. アプリでデバイスの背面にあるQRコードをスキャンしてください。

  1. QRコードをスキャンすると、デバイス情報が表示されます。「登録」をクリックして、登録完了します。

  2. デバイスの登録が完了したら、「今すぐネットワークに割り当てる」をクリックして、デバイスをネットワークに割り当ててください。

ネットワーク:EnGenius Cloud内で共通の設定を共有する管理ドメイン。

  1. 割り当てたいネットワークを選択し、「適用」をクリックしてください。割り当てが完了した後、「次へ」をクリックしてください。

  1. デバイスがインターネットに接続できるように、デバイスの電源を入れ、APをネットワーク機器に接続してください。

  2. 最後に、「セットアップを完了」をクリックすると、デバイスのセットアップが完了します。「完了」をクリックして設定プロセスを終了します。

EnGenius Cloud

  1. 「オーガニゼーション (Organization = 組織) > 在庫とライセンス」 ページに移動し、「デバイスを登録する」 をクリックしてください。

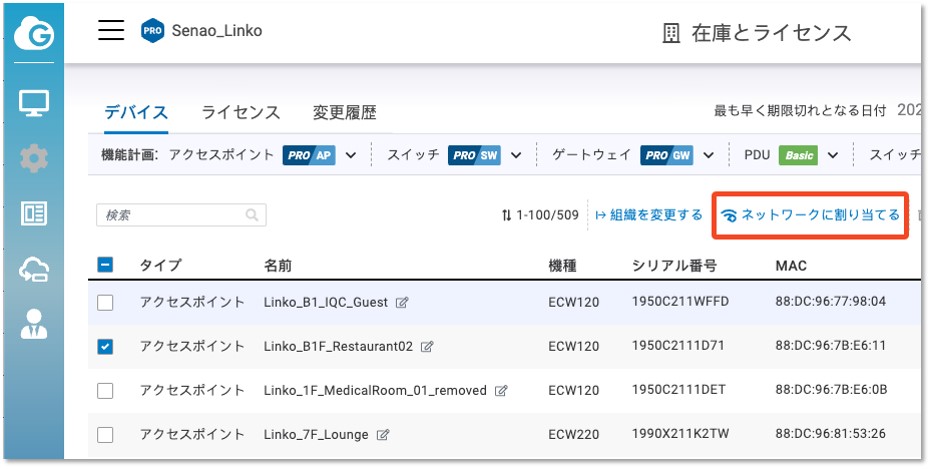

  1. 登録済みのデバイスを選択し、「ネットワークに割り当てる」をクリックして、デバイスを特定のネットワークに追加してください。

ネットワーク:EnGenius Cloud内で共通の設定を共有する管理ドメイン。

ステップ2: デバイスの電源オン

EnGenius Cloudのアクセスポイント(AP)は、以下の方法で電源供給が可能です。

  • EnGenius Cloud PoEスイッチ または802.3at PoE+対応スイッチ

  • AC電源

複数の電源を同時に使用しないでください。

PoEスイッチとの接続

EnGenius Cloud AP をイーサネットケーブルで 802.3at 対応 PoE スイッチの PoE ポートに接続してください。

AC電源接続

AC電源ケーブルを使用してEnGenius Cloud APのAC電源ポートに接続します。

ステップ3: EnGenius Cloudへの接続

デバイスに電源が入り、インターネット接続の準備が整うと、LEDインジケーターが点灯します。これにより、デバイスが EnGenius Cloud に接続され、デフォルトの構成が自動的にダウンロードされ、プロビジョニングが行われます。

アクセスポイントがEnGenius Cloudに初めて接続されると、最新のファームウェアバージョンを自動的にチェックします。ファームウェアのアップグレードが必要な場合、完了までに約8~10分かかります。アップグレードが終了するまで、LEDインジケーターは0.5秒間隔で点滅します。

ステップ4: EnGenius Cloudでの管理

トラブルシューティング

APがEnGenius Cloudで管理できない場合、EnGenius Cloudへの接続に問題がある可能性があります。

接続問題のトラブルシューティングを行うには、デバイスのローカルアクセスページにログインしてください。

  1. クライアントデバイス(ノートパソコン、モバイルデバイス、タブレットなど)を使用して、SSID「EnMGMTxxxx」(xxxxはMACアドレスの最後の4桁)を探し、接続してください。

  2. ブラウザでURL「http://EnGenius.local」または「http://192.168.1.1」を入力し、デバイスのユーザーインターフェースにアクセスしてください。

  3. デフォルトの管理者アカウント/パスワード(admin/admin)でAPにログインした後、デバイスのステータスを確認してください。

IP割り当て設定の変更 デフォルトでは、EnGenius Cloudアクセスポイント(ECWシリーズ)はDHCPサーバーによって動的にIPアドレスが割り当てられます。IPアドレスの割り当てに問題が発生した場合、IPアドレス、サブネットマスク、ゲートウェイ、プロキシ、および管理VLANの設定を再確認してください。それでも問題が解決しない場合は、以下の手順でIP割り当てを「DHCP」モードから「静的IP」に変更できます。

  1. 「ローカル設定」セクションに移動します。

  2. IPv4設定を「静的IPを使用する」に変更します。

  3. IPアドレス、ゲートウェイ、サブネットマスク、プロキシの設定を構成します。

  4. このデバイスを再びLANネットワークに接続して、再試行してください。

もしIPアドレスの割り当てに問題が発生した場合は、「DHCP」モードから「静的IP」に変更することを検討してください。詳細については、「」をご確認ください。

にログインしてください。

デバイスのシリアル番号を入力し、デバイス登録を行います。 をご参照ください。

にログインして、詳細な設定を行ってください。詳細については、をご参照ください。

「ネットワーク接続」情報を確認してください。不具合が発生した場合は、にお問い合わせください。

詳細については、をご参照ください。

⬇️
下記の場所から 「Cloudどこでも」アプリをダウンロードしてください。
Cloud User Manual (日本語) > ローカルアクセスページにログイン
EnGenius Cloud
「Cloud User Manual (日本語) >はじめに > オーガニゼーションにデバイスを追加」
EnGenius Cloud
「Cloud User Manual (日本語)」
EnGeniusテクニカルサポート
「 Cloud User Manual (日本語) >はじめに > デバイス設定について> ECW APの障害対応」
ハードウェア概要
安全にお使いいただくために
ハードウェアの設置
EnGenius Cloudでの設定
デバイスがQRコードをスキャンして登録されました。
デバイスが登録されます。
デバイスがネットワークに割り当てされます。
セットアップが完了しました。
デバイスがシリアル番号で登録されます。
選択したデバイスが管理ネットワークに割り当てされます。
APはPoEスイッチから電力供給されています。
AC電源からAPに電力供給されています。

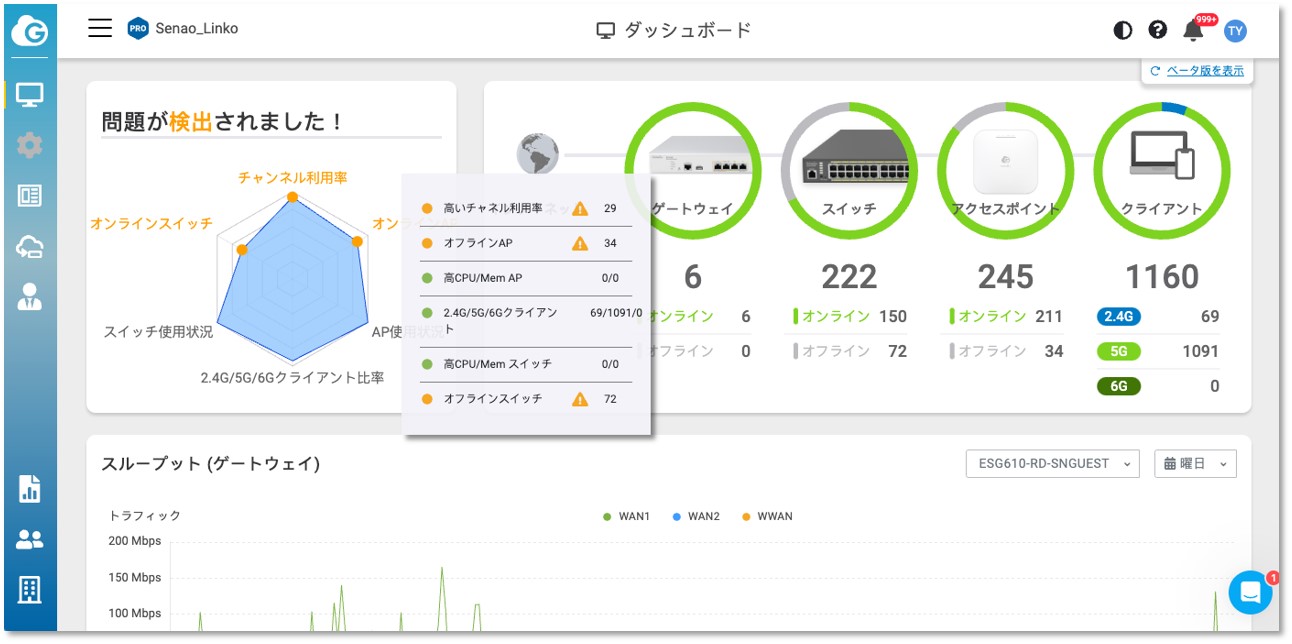

EnGenius Cloud ダシューボード

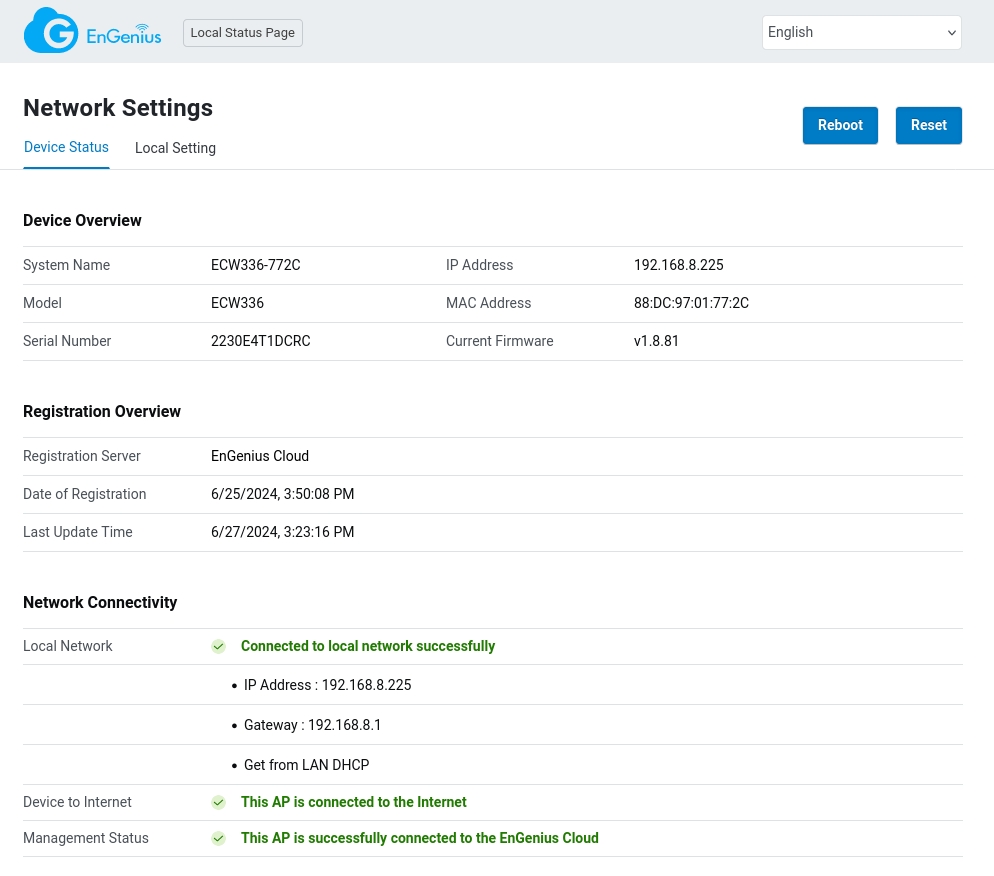

ECW APのローカルアクセスページ
